[반도체 8대 공정] 7탄, 전기가 통하는 길을 만드는 ‘금속 배선 공정’

반도체 8대 공정 7탄

반도체는 전기가 통하는 ‘도체’와 전기가 통하지 않는 ‘부도체’의 특성을 모두 가지고 있습니다. 순수한 규소에 불순물을 넣는 이온주입공정(Ion Implantation)을 통해 전도성을 갖게 된 반도체는 필요에 따라 전기가 흐르게, 또는 흐르지 않게 조절할 수 있습니다.

포토, 식각, 이온주입, 증착 공정을 반복하면 웨이퍼 위에 수많은 반도체 회로가 만들어집니다. 이 회로가 동작하기 위해서는 외부에서 전기적 신호를 가해주어야 하는데요. 신호가 잘 전달되도록 반도체 회로 패턴에 따라 전기길(금속선)을 연결하는 작업을 금속 배선 공정이라고 합니다.

전기길을 연결하는 금속 배선 공정

금속 배선 공정은 전기가 잘 통하는 금속의 성질을 이용합니다. 반도체의 회로 패턴을 따라 금속선(Metal Line)을 이어주는 과정인데요. 하지만 금속 배선 공정에 모든 금속을 사용할 수 있는 것은 아닙니다. 반도체에 들어가는 금속 재료는 다음과 같은 조건을 갖추어야 합니다.

반도체 8대 공정] 7탄2

위 조건을 충족시키는 대표적인 금속에는 알루미늄(Al), 티타늄(Ti), 텅스텐(W) 등이 있습니다. 그렇다면 실제 금속 배선 공정은 어떻게 이루어질까요?

반도체 8대 공정 7탄3

대표적인 반도체용 금속 배선 재료로는 알루미늄(Al)이 있습니다. 산화막(Silicon Dioxide)과의 부착성이 좋고 가공성이 뛰어나기 때문입니다.

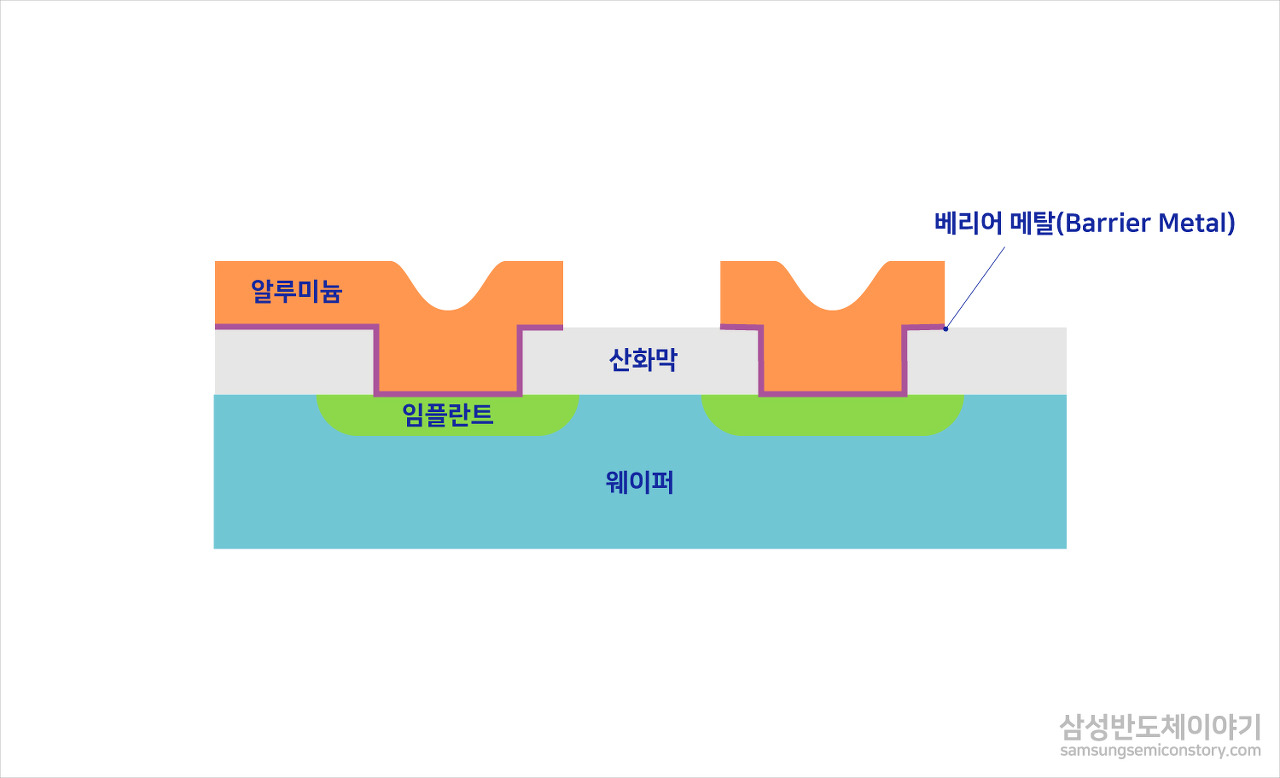

하지만 알루미늄(Al)은 실리콘(Si)과 만나면 서로 섞이려는 성질을 가지고 있습니다. 이 때문에 실리콘 웨이퍼의 경우 알루미늄 배선 과정에서 접합면이 파괴되는 현상이 생길 수 있습니다. 이러한 현상을 방지하기 위해 알루미늄과 웨이퍼 접합면 사이에 장벽(Barrier) 역할을 하는 금속을 증착하는데, 이를 베리어 메탈(Barrier Metal)이라고 합니다. 이중으로 박막을 형성해 접합면이 파괴되는 것을 막을 수 있습니다.

금속 배선 역시 증착을 통해 이루어집니다. 금속을 진공 챔버에 넣고 낮은 압력에서 끓이거나 전기적 충격을 주면 금속은 증기 상태가 됩니다. 이때 웨이퍼를 진공 챔버에 넣으면 얇은 금속막이 형성됩니다.

반도체 공정이 점점 미세화되며 반도체 공정은 꾸준한 연구 개발로 변화를 거듭하고 있습니다. 금속 배선 공정에서도 좁은 영역에 균일한 박막을 형성시키기 위해 화학적 기상증착(CVD)으로의 전환이 이루어지고 있습니다.

지금까지 하나의 반도체를 만들기 위해 웨이퍼를 제조하고 회로 패턴을 설계해 가공하는 과정을 알려드렸습니다. 다음 시간에는 이러한 과정을 거쳐 완벽한 반도체 제품으로 탄생하기 위한 마지막 단계인 테스트와 패키지에 대해 살펴보겠습니다.
